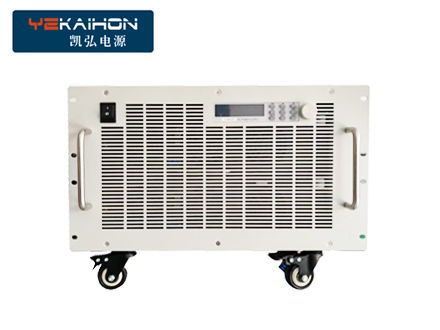

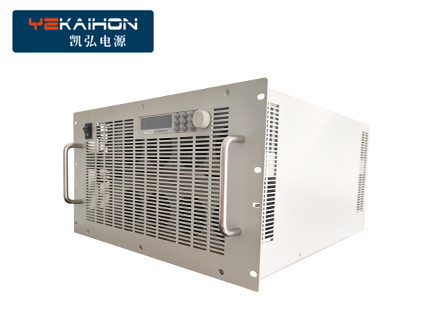

Высоковольтный источник питания постоянного тока 1000 В, 60 А, 60 кВт Основные параметры: вход переменного тока 380 В ± 10%, частота 45–65 Гц, выход 1000 В, 60 А, общая мощность 60 кВт; Программное управление RS485, регулировка напряжения и тока.
Высоковольтный источник питания постоянного тока 1000 В, 60 А, 60 кВт
Основные параметры: вход переменного тока 380 В ± 10%, частота 45–65 Гц, выход 1000 В, 60 А, общая мощность 60 кВт; Программное управление RS485, регулировка напряжения и тока.
| Рабочая среда |
Относительная влажность |
≤95% относительной влажности, без конденсации |
| высота |
Для высоты 2000 м и выше следует учитывать снижение номинальных характеристик. |
|
| метод охлаждения |
принудительное воздушное охлаждение |
|
| Рабочая температура |
-25℃~+55℃, снижение характеристик при использовании выше +55℃. |
|
| коммуникационный вход |
Диапазон входного напряжения |
260 В~530 В~, 3L+PE |
| Диапазон частот |
45 Гц~65 Гц |
|
| Коэффициент мощности |
≥0,99 |
|
| Эффективность |
>95% |
|
| КНИ |
≤ 5% |
|
| Выход постоянного тока |
выходная мощность |
60кВт |
| диапазон напряжения |
50–1000 В постоянного тока, с шагом регулировки напряжения 0,1 В постоянного тока. |
|
| Ограничение выходного тока |
0,6 ~ 60 А, плавная регулировка |
|
| текущий обмен |
Степень дисбаланса <±5% |
|
| точность регулирования напряжения |
<±0,5% |
|
| точность стабильности тока |
≤±1% |
|
| монитор |
метод связи |
CAN-шина (RS485 или 232) |
| Сигнализация и защита |
Защита от повышенного/пониженного напряжения |
Защита от автоматического отключения, автоматически возобновляет работу после нормального ввода |
| Защита от перенапряжения на выходе |
Устройство автоматически выключается и блокируется, требуя повторного включения для возобновления работы. |
|
| Защита от перегрузки по току и короткого замыкания |
Устройство автоматически выключается и блокируется, требуя повторного включения для возобновления работы. |
|
| защита от перегрева |
Автоматическая защита от отключения, автоматическое возобновление работы после того, как температура вернется в норму. |
|
| Стабильность продукта |
Среднее время наработки на отказ (MTBF) |
более 500 000 часов |
| Габаритные размеры |
размер |
Высота: 264 мм * Ширина: 430 мм * Длина: 560 мм |
Высоковольтный источник питания постоянного тока 1000 В, 60 А, 60 кВт
Инструкция по применению
Этот тип профессионального источника питания обычно обладает высокой степенью интеграции и интеллекта, а процесс работы обычно выглядит следующим образом:
Подготовительные работы: Электромонтаж и проверка
●Входная проводка: Подключите источник питания к соответствующей промышленной электросети (например, трехфазной сети переменного тока напряжением 380 В ± 10%).
●Выходная проводка: используйте специальный кабель, способный выдерживать ток 60 А или более, для надежного подключения выходной клеммы питания к нагрузочному устройству. Убедитесь, что положительные и отрицательные соединения правильные и надежные, чтобы предотвратить перегрев, вызванный плохим контактом.
●Заземление: Клемма защитного заземления источника питания должна быть хорошо заземлена для обеспечения эксплуатационной безопасности.
Включение питания и настройка параметров: два основных метода
●Локальное управление: установите желаемое выходное напряжение (0–1000 В) и выходной ток (0–60 А) непосредственно с помощью сенсорного экрана, кнопок и ручек на панели питания. Вы можете выбрать режим постоянного напряжения (CV) или постоянного тока (CC), при этом питание будет автоматически переключаться для поддержания заданного значения.
● Дистанционное/программируемое управление: через интерфейсы связи на объединительной плате питания (например, RS485, RS232, Ethernet и т. д.) CAN）， Подключение к компьютеру или ПЛК (программируемому логическому контроллеру). В верхнем программном обеспечении компьютера вы можете:
Используйте стандартные команды, такие как SCPI и ModBus, для сложного программирования. Настраивайте формы выходного напряжения/тока (например, ступенчатые волны, пульсовые волны) для имитации реальных рабочих условий. Бесшовная интеграция с автоматизированными системами тестирования.
Запуск вывода и мониторинга
●После подтверждения правильности всех настроек параметров нажмите кнопку «Выход» или «Выполнить», чтобы запустить источник питания.
● Мониторинг напряжения, тока, мощности и других данных в режиме реального времени с помощью дисплеев панели или верхнего программного обеспечения компьютера. Многие источники питания поддерживают функцию записи данных, что облегчает последующий анализ.
Безопасное отключение
●После завершения тестирования или производства сначала остановите вывод, а затем выключите выключатель питания.
●Строго следуйте принципу: сначала отключать питание, а потом отсоединять провода, и не работать с электричеством.
Основные преимущества и меры предосторожности
●Эффективность и стабильность: благодаря использованию передовых технологий, таких как IGBT, эффективность полной нагрузки может достигать более 95%, и он может работать стабильно в течение длительного времени. Высокая точность выходного напряжения/тока (стабильное напряжение <± 0,5%, стабильный ток ≤± 1%).
●Богатые функции: оснащен множеством защит, таких как перенапряжение, перегрузка по току, перегрев и короткое замыкание; Поддержка параллельного расширения нескольких устройств для получения более высокого тока; Некоторые модели высокого класса имеют двунаправленные функции, которые могут возвращать электроэнергию в сеть, экономя энергию и снижая потребление.
●Примечания:
Профессиональная эксплуатация: им должны управлять обученные специалисты.
Требования к окружающей среде: обратите внимание на требования к рабочей температуре, влажности и высоте оборудования, чтобы обеспечить хорошую вентиляцию и рассеивание тепла.
Согласование оборудования: убедитесь, что напряжение, ток и мощность нагрузочного оборудования находятся в пределах диапазона источника питания, и зарезервируйте определенный запас.
